精工銑床加工溝槽用的銑刀

(1)三面刃銑刀三面刃銑刀除圓周表面具有主切削刃外，兩側面還具有副切削刃,，從 而改善了切削條件，提高了切削效率和降低了表面粗糙度,。主要用于加工凹槽和臺階面,。 三面刃銑刀可分為直齒三面刃銑刀、錯齒三面刃銑刀和鑲齒三面刃銑刀,。

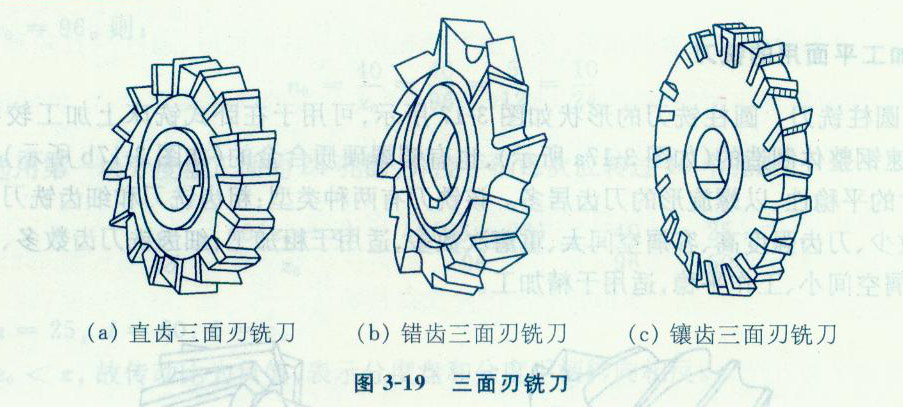

如圖3-19a所示為直齒三面刃銑刀,，它制造簡單，但切削條件較差,；如圖3-19b所示為 錯齒三面刃銑刀,，與直齒三面刃銑刀相比，它具有切削平穩,，切削力小,，排肩容易等優點。直 徑較小的三面刃銑刀常用高速鋼制成整體式,，直徑較大的三面刃銑刀常釆用鑲齒結構,，鑲齒 三面刃銑刀結構如圖3-19c所示。

(2)鋸片銑刀如圖3-20所示,，鋸片銑刀較薄,，只在圓周上有切削刃，主要用于切斷工 件和在工件上銑削窄槽,。

21立銑刀
(3)立銑刀如圖3-21所示,，立銑刀相當于帶柄的小直徑圓柱銑刀，既可用于加工凹 槽,，也可加工平面,、臺階面,，利用靠模還可加工成形表面。當立銑刀直徑較小時,，柄部制成直 柄;直徑較大時,，柄部制成錐柄。立銑刀圓柱面t的切削刃是主切削刃,，端面上的切削刃沒 有通過中心,，是副切削刃。工作時不宜作軸向運動,。

(4)鍵槽銑刀如圖3-22所示,，鍵槽銑刀主要用于加工軸上的鍵槽。如圖3-22a所示 鍵槽銑刀的外形與立銑刀相似,，不同的是它只有兩個刀齒,，端面切削刃延伸至中心是主切削 刃，圓柱面上的切削刃是副切削刃,，因此,，在加工網端+通的鍵槽時，能沿軸向作適量的進 給,。如圖3-22b所示的鍵槽銑刀專用于在軸上加工半圓鍵槽,。



(5)角度銑刀如圖3-23所示，角度銑刀主要用于加工帶角度的溝槽和斜面,。圖 3-23a為單角銑刀,，圓錐切削刃為主切削刃，端面切削刃為副切削刃3圖3-23b為雙角銑刀,， 兩圓錐面上的切削刃均為主切削刃,。它分為對稱雙角銑刀和不對稱雙角銑刀。
